Konfigurasi Trunking di Switch Cisco

Bismillah, kembali lagi teman-teman kita akan melanjutkan lesson berikutnya blog sebelumnya di https://torkisnetwork.blogspot.com/2021/03/trunking-antar-switch-dengan.html kita sudah membahasa teori apa itu trunking dan jenis protocolnya dan gunanya untuk apa. Perhatikan topology dibawah ini yang kita jadikan bahan practice untuk konfigurasi Trunking :

Topology Trunking antar switch

topology diatas kita ada 4 PC pada tiap switch ya, SW ada PC1 (vlan10) dan PC3 (vlan20), pada SW1 ada PC2 (vlan10) dan PC4 (vlan20), dan diantara SW dan SW1 ada trunking link yang akan menghubungkan vlan yang sama. langsung saja kita create vlannya :

SW#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

SW(config)#vlan 10

SW(config-vlan)#exit

SW(config)#vlan 20

SW(config-vlan)#exit

SW1#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

SW1(config)#vlan 10

SW1(config-vlan)#exit

SW1(config)#vlan 20

SW1(config-vlan)#exit

Kemudian kita masukkan masing port/ interface kedalam vlan yang ditentukan perhatikan topology diatas pada SW e0/1 di assign ke vlan 10 dan e0/2 di assign ke vlan 20, begitu juga di SW1 :

SW(config)#interface e0/1

SW(config-if)#switchport mode access

SW(config-if)#switchport access vlan 10

SW(config-if)#exit

SW(config)#interface e0/2

SW(config-if)#switchport mode access

SW(config-if)#switchport access vlan 20

SW1(config)#interface e0/1

SW1(config-if)#switchport mode access

SW1(config-if)#switchport access vlan 10

SW1(config-if)#exit

SW1(config)#interface e0/2

SW1(config-if)#switchport mode access

SW1(config-if)#switchport access vlan 20

ok next step kita akan melakukan trunking antar swith agar vlan 10 di SW dan vlan 10 di SW1 bisa terhubung :

SW(config)#interface e0/0

SW(config-if)#switchport mode trunk

Command rejected: An interface whose trunk encapsulation is "Auto" can not be configured to "trunk" mode.

ternyata ada sebagian model switch itu tidak mensupport command ini makanya ada error yang kita jumpai, untuk packet tracer sih biasanya lancar2 aja heheh, oke mari kita coba option lain lakukan pada kedua link antar switch:

SW(config-if)#switchport trunk encapsulation ?

  dot1q      Interface uses only 802.1q trunking encapsulation when trunking

  isl        Interface uses only ISL trunking encapsulation when trunking

  negotiate  Device will negotiate trunking encapsulation with peer on

             interface

SW(config-if)#switchport trunk encapsulation do

SW(config-if)#switchport trunk encapsulation dot1q

"note : perhatikan ketika ketik (?) ada dua protocol dot1q dan ISL nah disini kita akan gunakan dot1q, kenapa nda pakai ISL bang? sudah kita bahas pada blog sebelumnya silahkan dibaca."

SW1(config-if)#switchport trunk encapsulation dot1q

setelah menggunakan protocol "dot1q" mari kita verifikasi di port e0/0 yang link antar switch :

SW#show interfaces e0/0 switchport

Name: Et0/0

Switchport: Enabled

Administrative Mode: dynamic auto

Operational Mode: static access <----- disini modenya masih akses ya...

Administrative Trunking Encapsulation: dot1q

Operational Trunking Encapsulation: native

Negotiation of Trunking: On

Access Mode VLAN: 1 (default)

Trunking Native Mode VLAN: 1 (default)

Administrative Native VLAN tagging: enabled

Voice VLAN: none

Administrative private-vlan host-association: none

Administrative private-vlan mapping: none

Administrative private-vlan trunk native VLAN: none

Administrative private-vlan trunk Native VLAN tagging: enabled

Administrative private-vlan trunk encapsulation: dot1q

SW1#show interfaces e0/0 switchport

Name: Et0/0

Switchport: Enabled

Administrative Mode: dynamic auto

Operational Mode: static access <----- disini modenya masih akses ya...

Administrative Trunking Encapsulation: dot1q

Operational Trunking Encapsulation: native

Negotiation of Trunking: On

Access Mode VLAN: 1 (default)

Trunking Native Mode VLAN: 1 (default)

Administrative Native VLAN tagging: enabled

Voice VLAN: none

Administrative private-vlan host-association: none

Administrative private-vlan mapping: none

Administrative private-vlan trunk native VLAN: none

Administrative private-vlan trunk Native VLAN tagging: enabled

Administrative private-vlan trunk encapsulation: dot1q

setelah encapsulation kita rubah di portnya, kita coba ulang konfigurasi mode trunk apakah masih menemukan error seperti sebelumnya :

SW(config)#int e0/0

SW(config-if)#sw mod trunk

SW(config-if)#

berhasil tidak kita temukan error seperti diatas, lakukan hal yang sama pada SW1. setelah itu kita verifikasi lagi apakah sudah berubah menjadi mode trunk atau belum.

SW#show int e0/0 switchport

Name: Et0/0

Switchport: Enabled

Administrative Mode: trunk

Operational Mode: trunk

Administrative Trunking Encapsulation: dot1q

Operational Trunking Encapsulation: dot1q

Negotiation of Trunking: On

Access Mode VLAN: 1 (default)

Trunking Native Mode VLAN: 1 (default)

Administrative Native VLAN tagging: enabled

Voice VLAN: none

Administrative private-vlan host-association: none

Administrative private-vlan mapping: none

Administrative private-vlan trunk native VLAN: none

Administrative private-vlan trunk Native VLAN tagging: enabled

Administrative private-vlan trunk encapsulation: dot1q

oke mari kita coba ping antar PC1 (10.10.10.1/24) dan PC2 (10.10.10.2/24) :

PC1> ping 10.10.10.2

84 bytes from 10.10.10.2 icmp_seq=1 ttl=64 time=4.599 ms

84 bytes from 10.10.10.2 icmp_seq=2 ttl=64 time=4.234 ms

84 bytes from 10.10.10.2 icmp_seq=3 ttl=64 time=4.055 ms

84 bytes from 10.10.10.2 icmp_seq=4 ttl=64 time=5.056 ms

84 bytes from 10.10.10.2 icmp_seq=5 ttl=64 time=4.237 ms

hasil capture menggunakan wireshark :

ada capture echo dan reply disana pertanda packet ping berjalan dengan lancar

command verifikasi :

1. show vlan brief -> untuk memastikan apakah interface sudah dimasukkan ke vlan yang ditentukan

2. show interface [name interface] switchport -> untuk memastikan port ini access atau trunk mode

3. show interface trunk -> commang yang sangat usefull karna disini kita bisa cek interface vlan mana saja yang di allow dan vlan yang trunking.

show vlan brief

show interface e0/1 switchport arah ke PC1

show interface trunk

perhatikan lingkaran merah itu menandakan vlan 1 (default) sebagai native vlan, biasanya native vlan ini digukanan untuk ip management agar memudahkan engineer untuk meremote switch.

oke sedikit informasi dalam command "switchport mode ?" perhatikan akan ada banyak option yang tampil :

SW1(config-if)#switchport mode ?

  access        Set trunking mode to ACCESS unconditionally

  dot1q-tunnel  set trunking mode to TUNNEL unconditionally

  dynamic       Set trunking mode to dynamically negotiate access or trunk mode

  private-vlan  Set private-vlan mode

  trunk         Set trunking mode to TRUNK unconditionally

perhatikan font warna merah disitu dijelaskan "set trunking mode bla bla bla... " simpelnya sih ini dynamic mode ya dimana ketika kita tidak tau switch tujuan menggunakan mode apa jadi dynamic ini sangat mempermudah banget secara otomatis port akan menjadi access or trunk dan coba kita pilih dynamic :

SW1(config-if)#switchport mode dynamic ?

  auto       Set trunking mode dynamic negotiation parameter to AUTO

  desirable  Set trunking mode dynamic negotiation parameter to DESIRABLE

nah ternyata ada dua "auto" dan "desirable" kedua mode ini akan membantu banget. kata kunci yang harus kita pegang nih perhatikan table below

saya ambil satu contoh ketika "switchport mode dynamic Auto" bertemu dengan "switchport mode dynamic Desirable" maka port mode akan menjadi "Trunk". lihat topology dibawah ini :

SW kita konfigurasi mode dynamic auto :

SW(config-if)#switchport mode dynamic auto

SW1 kita konfigurasi mode dynamic desirable :

SW1(config-if)#switchport mode dynamic desirable

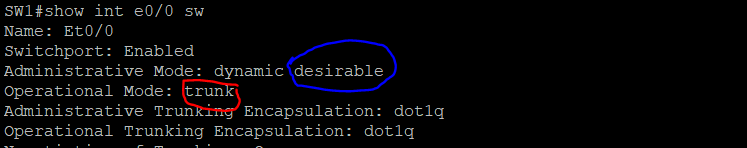

kita check hasilnya akan menjadi mode "Trunk" :

mungkin sekiat penjelasan singkat informasi tambahan, smoga bermanfaat dan silahkan di share dan dikomentar jika membantu. Terima kasih,

#ccnpjourney #ccnpachievement #2021
